Camper line

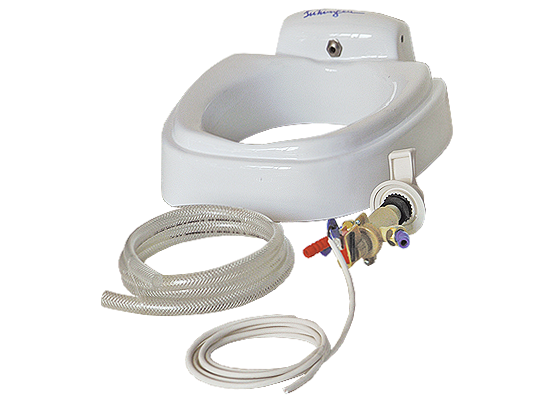

Questa Soluzione è composta da:
• Un supporto ABS
da inserire sul WC (con getto inox per la funzione bidet).

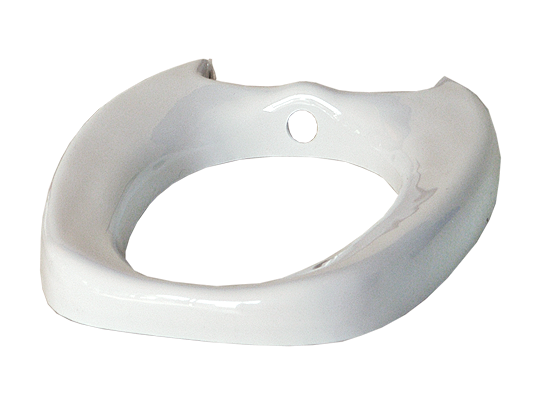

• Ciambella in materiale ABS.

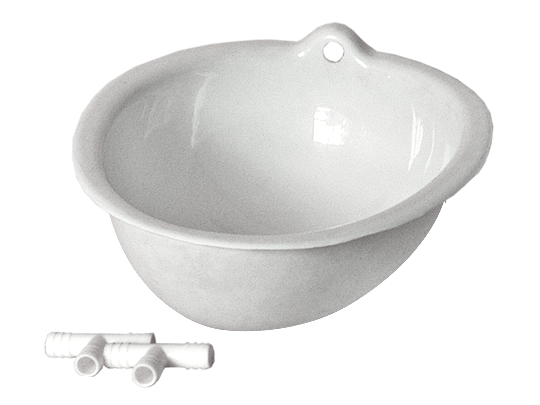

• Vaschetta bidet
asportabile.
• N.1 Miscelatore con cavo elettrico 12V.
Il prodotto non viene fornito con il sedile ma con la
predisposizione all'inserimento di quello già esistente.
This Solution is composed of:
• Spacer made of ABS
material with jet device made of Inox.
• W.C. hoop made of
ABS material.
• Removable Bidet small basin.
• N.1
mixer with 12V electric cable.
The product does not provided
with the seat but with the existing insertion predisposition.
FASE 1
FASE 2
FASE 3
Istruzioni per il montaggio
Senza togliere il WC rimuovere coperchio e ciambella in dotazione, prendere il supporto del kit Intmigen ed applicargli la ciambella e il coperchio.

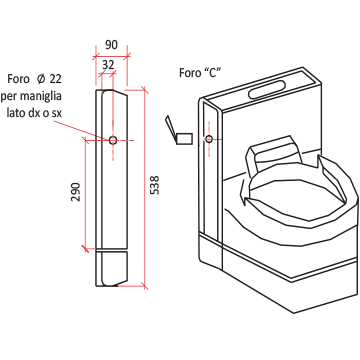

Praticare foro di 22 mm sul lato destro o sinistro.

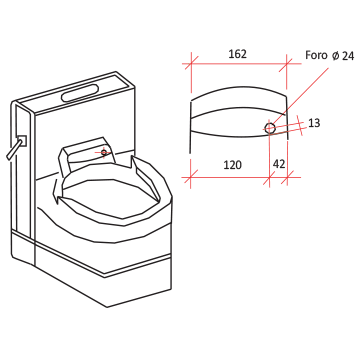

Praticare foro di 24 mm (fase 2).
Avvitare tubo flessibile più lungo in naylon nel raccordo supporto (ugello uscita acqua).
Infilare tubo flessibile in naylon nel foro di diametro 24 facendolo uscire nella parte inferiore all'interno del tubo acqua WC.

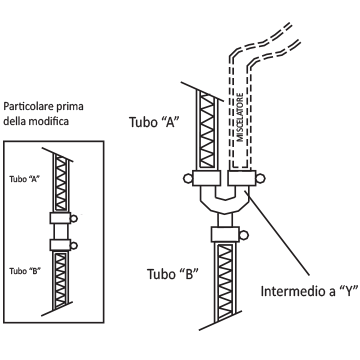

Tagliare il tubo acqua fredda situato nel fianco dello sportello ed inserire l’intermedio "Y". Inserire il codolo maschio nell'intermedio "Y" e avvitare nel terminale il tubo di nylon flessibilile, quindi avvitare i tre tubi di nylon nel miscelatore.
Per l’acqua calda, avvitare il codolo al tubo di nylon bianco col tubo rosso, e collegare l’impianto esistente tramite uno sdoppiatore a Y fornito nel kit.
Prima di fissare il tubo tramite fascette è opportuno verificare che il WC abbia la possibilità di ruotare liberamente nei due sensi.
